DAQ: Badania strukturalne i wytrzymałościowe

Temperatura, Wibracje, Naprężenia

Badania strukturalne, wytrzymałościowe i napięciowe VTI-Instruments

Wysokowydajne rozwiązania pomiarowe tensometryczne VTI są rozwiązaniem dla najbardziej wymagających aplikacji do testowania konstrukcji na całym świecie, w tym:

Badanie strukturalne statku powietrznego
Test silnika rakiety stałej
Test turbiny wiatrowej
Testowanie w tunelu elektrycznym
Test materiałowy
Test podwozia
Testy inżynieryjne (budynek, belki, mosty)
Test satelitarny

Rozwiązania te zapewniają wyjątkową dokładność pomiaru w rozproszonej topologii, co upraszcza instalację i konfigurację. Najważniejsze cechy, które odróżniają instrumenty pomiaru odkształceń VTI:

Zintegrowane kondycjonowanie sygnału skonfigurowane przez oprogramowanie na każdym kanale z uzupełnieniem mostu i wzbudzeniem, zdolne do obsługi dowolnego przetwornika mostkowego
Uproszczone podłączanie przetwornika ze złączami RJ-45
Zintegrowana obsługa elektronicznych tablic danych (TEDS)
Kompletna samokalibracja i kalibracja bocznikowa od końca do końca
Wbudowany programowalny procesor DSP
Interfejs Ethernet z przewodową magistralą wyzwalacza umożliwia uproszczoną skalowalność i dystrybucję pomiarów
24-bitowe przetworniki A / D na kanał, do 25 kSa / s na kanał

EX1000A EX10SC EX1629 EXLab RX0124 RX0224 RX1032 VTICODA

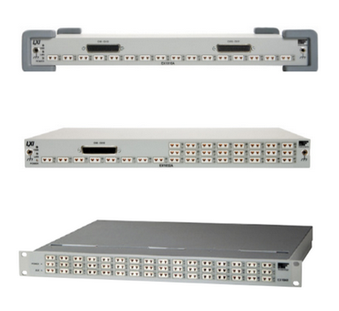

EX1000A - 48-CHANNEL PRECISION VOLTAGE MEASUREMENT INSTRUMENT

POBIERZ BROSZURĘ EX1000A

EX1000A - Badania strukturalne i wytrzymałościowe

48 kanałów napięciowych
Obsługuje szeroki zakres pomiarów statycznych i typów przetworników, w tym termoelementów, czujników rezystancyjnych, termistorów, tensometrów, przetworników ciśnienia itp. Z wykorzystaniem modułów kondycjonujących sygnał EX10SC
Kondycjonowanie sygnału konfigurowalne dla każdego kanału
Częstotliwości próbkowania do 1000 Sa / s / s
Programowalny filtr dolnoprzepustowy na kanał
Samodzielny, kompaktowy rozmiar 1U
Zakresy napięcia ± 10 V, ± 1 V, ± 0,1 V, ± 0,067 V i ± 0,01 V.
LXI zgodny z IEEE-1588 i przewodową magistralą wyzwalacza do rozproszonych, zsynchronizowanych pomiarów
Nieograniczona ekspansja zliczeń z dużym kanałem
Wbudowany w autotest i autokalibrację

EX1000A to zaawansowane, w pełni funkcjonalne urządzenie do pomiaru napięcia, zapewniające najwyższą dokładność pomiaru i powtarzalność dzięki w pełni zintegrowanemu warunkowaniu sygnału i wbudowanej samokalibracji end-to-end.

ELASTYCZNA KONFIGURACJA KANAŁÓW

W tym elastycznym rozwiązaniu można połączyć szeroką gamę typów przetworników, w tym ciśnienie, odkształcenie, temperaturę, położenie i napięcie. Jest to możliwe dzięki integracji z modułową platformą klimatyzacyjną EX10SC. To rozszerzenie rodziny EX1000A zostało zaprojektowane w celu zapewnienia bezproblemowej integracji i łączności oraz wyjątkowej elastyczności pomiarów. Sygnały z szerokiej gamy typów przetworników mogą być mieszane i dopasowywane w zależności od kanału, aby zapewnić pełne pokrycie z pojedynczej platformy.

KALIBRACJA SAMOKOŃCZĄCA

Kompletna autokalibracja od końca do końca jest dostarczana dla każdej ścieżki sygnału w sposób programowalny. Bardzo dokładne źródło kalibracji dostarcza sygnały odniesienia, które są stosowane przed filtrowaniem analogowym i obwodami wzmocnienia, aby skompensować zmiany dryfu, starzenia lub pomiaru. Samokalibracja jest prosta i szybka i może być wykonywana tak często, jak jest to pożądane.

SKALOWALNY DO SYNCHRONIZACJI WYSOKIEJ PRĘDKOŚCI, WYSOKIE KANAŁY

Dzięki funkcjom obsługi LXI, takim jak wbudowany podsystem spustu sprzętowego Trigger BusTM, EX1000A umożliwia łatwą integrację i synchronizację wielu urządzeń, w tym istniejącego oprzyrządowania VXIbus.

Modele z serii EX1000A:

EX1000A-TC 48-kanałowy precyzyjny termopara i przyrząd do pomiaru napięcia

EX1000A-TCDC 48-kanałowy precyzyjny termopara i przyrząd do pomiaru napięcia, zasilany prądem stałym

EX1016A 16-kanałowy precyzyjny termoelement, 32-kanałowy precyzyjny przyrząd do pomiaru napięcia

EX1032A 32-kanałowy precyzyjny termoelement, 16-kanałowy precyzyjny przyrząd do pomiaru napięcia

EX1048A 48-kanałowy precyzyjny przyrząd do pomiaru termopary
