Zarówno EMX-4008, jak i EMX-4016 mają wskaźniki LED na kanał, aby wskazać potencjalne problemy z przetwornikami IEPE. CZERWONY oznacza przerwę lub zwarcie, a ZIELONY wskazuje prąd IEPE. W ten sposób użytkownicy mogą szybko określić wszelkie problemy w ich konfiguracji.

Każde złącze BNC w BOB jest podłączone do niezależnego, pływającego źródła prądu w EMX-4250, które zapewnia programowalny prąd wzbudzenia o natężeniu 4,5 mA lub 9 mA, do zasilania przetworników piezoelektrycznych (IEPE) zintegrowanego układu elektronicznego. Obecne źródła są niezależnie kontrolowane przez oprogramowanie.

EMX-4008 i EMX-4016 zapewniają łatwą i szybką opcję podłączania przetworników do kart EMX-425x. Zapewniają połączenia BNC, które zapewniają niezawodne połączenie dla większości typów sygnałów. Ponadto, te skrzynki breakout zapewniają zarówno zewnętrzne złącze spustowe, jak i zewnętrzne złącze wejściowe kalibracji, aby ułatwić kalibrację kart EMX-425x. Te skrzynki typu breakout obsługują IEPE, a także pomiary napięcia i są zaprojektowane tak, aby wykorzystać prąd IEPE z EMX-425x. Obydwie skrzynki typu breakout są montowane w stelażu.

Zarówno EMX-4008, jak i EMX-4016 mają wskaźniki LED na kanał, aby wskazać potencjalne problemy z przetwornikami IEPE. CZERWONY oznacza przerwę lub zwarcie, a ZIELONY wskazuje prąd IEPE. W ten sposób użytkownicy mogą szybko określić wszelkie problemy w ich konfiguracji.

Każde złącze BNC w BOB jest podłączone do niezależnego, pływającego źródła prądu w EMX-4250, które zapewnia programowalny prąd wzbudzenia o natężeniu 4,5 mA lub 9 mA, do zasilania przetworników piezoelektrycznych (IEPE) zintegrowanego układu elektronicznego. Obecne źródła są niezależnie kontrolowane przez oprogramowanie.

Inteligentny, dynamiczny analizator sygnału EMX-4251 wykorzystuje najlepszą w swojej klasie metodologię projektowania analogowego, aby zapewnić wiodącą w branży dokładność pomiaru, jednocześnie oferując skalowalność z kilku kanałów do tysięcy kanałów. Instrument ten idealnie nadaje się do szerokiej gamy zastosowań, w tym wibracji szumów i twardości (NVH), monitorowania stanu maszyny, analizy rotacyjnej, testu akustycznego, testu modalnego, a także cyfrowej digitalizacji i analizy sygnałów ogólnego przeznaczenia.

W połączeniu z interfejsem EMX-2500 LXI, EMX-4251 może być używany w szeroko rozproszonych systemach gromadzenia danych, umożliwiając umieszczanie przyrządów testowych blisko artykułów testowych w celu maksymalizacji integralności sygnału.

EMX-4251 może być używany z 8-kanałową skrzynką wyładowczą EMX-4008, która zapewnia łatwą i szybką opcję podłączania przetworników za pomocą złączy BNC.

Standardowe sterowniki i interfejsy programistyczne obsługują wszystkie główne środowiska programistyczne. Dostępne są również kompletne rozwiązania "pod klucz", takie jak otwarte oprogramowanie X-Modal III oraz oprogramowanie EXLab Data Acquisition.

W połączeniu z interfejsem EMX-2500 LXI, EMX-4350 może być stosowany w szeroko rozproszonych systemach gromadzenia danych, umożliwiając umieszczenie przyrządów testowych blisko artykułów testowych w celu maksymalizacji integralności sygnału.

Standardowe sterowniki i interfejsy programistyczne obsługują wszystkie główne środowiska programistyczne. Dostępne są również kompletne rozwiązania "pod klucz", takie jak otwarte oprogramowanie X-Modal III oraz oprogramowanie EXLab Data Acquisition.

Inteligentny 4-kanałowy dynamiczny analizator sygnałów (DSA) i digitizer EMX-4380 to pierwszy zintegrowany przyrząd do akwizycji danych, który obsługuje wejścia Charge, IEPE lub Voltage, dzięki czemu może obsługiwać każdy piezoelektryczny przetwornik. Instrument ten idealnie nadaje się do szerokiej gamy zastosowań, w tym wibracji szumów i twardości (NVH), monitorowania stanu maszyny, analizy rotacyjnej, testu akustycznego, testu modalnego, a także cyfrowej digitalizacji i analizy sygnałów ogólnego przeznaczenia.

Dzięki elastyczności obsługi wszystkich typów piezoelektrycznych przetworników, EMX-4380 eliminuje potrzebę posiadania wielu typów modułów lub zewnętrznych kondycjonerów sygnału. Pomaga to skrócić czas instalacji i wyeliminować błędy konfiguracji. Użytkownicy mogą wykorzystać jeden system do sterowania konfiguracjami i obsługiwać szerszy zakres wymagań testowych i typów przetworników.

W połączeniu z interfejsem EMX-2500 LXI, EMX-4380 może być używany w szeroko rozproszonych systemach gromadzenia danych, umożliwiając umieszczenie przyrządów testowych blisko artykułów testowych w celu maksymalizacji integralności sygnału.

Standardowe sterowniki i interfejsy programistyczne obsługują wszystkie główne środowiska programistyczne. Dostępne są również kompletne rozwiązania "pod klucz", takie jak otwarte oprogramowanie X-Modal III oraz oprogramowanie EXLab Data Acquisition.

Systemy oparte na EXLab są kombinacją solidnego oprogramowania "pod klucz" i precyzyjnego oprzyrządowania zaprojektowanego w celu rozwiązania najtrudniejszych problemów przy weryfikowaniu projektów produktów elektromechanicznych. Łączenie pomiarów analogowych, cyfrowych i liczników w jednym systemie skraca czas integracji i uruchomienia. Jeśli twoje pomiary obejmują akustykę, wibracje, temperaturę, ciśnienie, odkształcenie, napięcie, stany cyfrowe, rpm lub inne parametry oparte na przetwornikach i czujesz presję czasu, to system oparty na EXLab jest właściwym rozwiązaniem dla Ciebie.

Pakiet oprogramowania EXLab Data Acquisition dostarcza niezawodne dane za pierwszym razem, zapewniając, że krytyczne dane testowe nigdy nie zostaną naruszone. To intuicyjne narzędzie oparte na ikonach upraszcza konfigurację instrumentu, jego pozyskiwanie i wyświetlanie danych bez poświęcania funkcjonalności i wydajności.

Szeroka gama elastycznych wyświetlaczy, grupowań kanałów i alarmów czasu pracy może być mieszana i dopasowywana w celu łatwego do zidentyfikowania zarządzania i analizy danych, zapewniając obraz wyników i warunków w czasie rzeczywistym. Rozbudowane narzędzia do przetwarzania końcowego, w tym analiza gęstości spektralnej FFT i mocy, sterowanie kursorem i znacznikiem, bezproblemowe powiększanie, przechwytywanie raportów i możliwość eksportu danych otwartych umożliwiają pełne pobieranie, kontrolę i analizę w jednym, łatwym do użycia pakiecie.

Niezależnie od tego, czy wykonywane są pomiary dynamiczne, pomiary zmęczenia / odkształceń strukturalnych czy precyzyjne pomiary temperatury, EXLab oferuje w pełni funkcjonalne możliwości dla każdej przestrzeni aplikacji.

Test dla I-DEAS upoważnia inżynierów do wykonywania najbardziej wyrafinowanych analiz i przetwarzania danych testowych w przemyśle dźwiękowym i wibracyjnym i wciąż ewoluuje, aby sprostać najnowszym wyzwaniom i innowacjom w dziedzinie NVH. Ten potężny pakiet oprogramowania rozszerza płynną integrację z najnowszymi innowacjami VTI Instruments w teście NVH, EMX-43xx, EMX-42xx i EMX-1434 PXIe (PXIe) High Speed ​​DSA Hardware. Test dla I-DEAS obsługuje kontroler VXI EMX-2500 LXI, pozwalający na komunikację systemową przez Ethernet i niezrównaną elastyczność w dystrybucji systemów akwizycji danych w bliskim sąsiedztwie badanych lokalizacji konstrukcji. Dane pomiarowe są synchronizowane za pomocą standardu IEEE-1588 w celu zapewnienia bezproblemowego rozproszonego środowiska pomiarowego.

Dzięki częstotliwości próbkowania sprzętu do 625 kSa / s oraz 24 bitowej rozdzielczości na modułowej platformie PXIe, VTI Instruments wykorzystuje sprawdzoną i sprawdzoną moc oprogramowania Test for I-DEAS, aby zapewnić profesjonalistom z NVH narzędzia do specjalizacji w prawie każdej dziedzinie hałasu i testowanie wibracji za pomocą wspólnego zintegrowanego rozwiązania sprzętowo-programowego.

Dzięki zaawansowanym możliwościom dla niemal każdej analizy NVH i dyscypliny testowej, test dla I-DEAS jest wyjątkowy w integracji takich praktyk jak modelowanie elementów skończonych, weryfikacja modeli przed i po z wynikami testów oraz bezpośredni pomiar w ramach jednego pakietu oprogramowania. Inżynierowie są w stanie budować modele matematyczne, optymalizować zredukowane modele testowe i gromadzić dane testowe w tym samym środowisku oprogramowania, aby uzyskać lepsze wyniki w krótszym czasie.

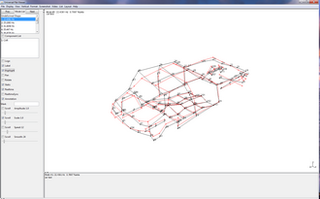

Opracowany przez jedną z wiodących uniwersytetów badawczych w zakresie analizy modalnej i dynamiki strukturalnej oraz wspierany przez wiodące grupy testerów strukturalnych w przemyśle lotniczym, obronnym i motoryzacyjnym, X-Modal III jest stosowany w najbardziej skomplikowanych aplikacjach do testowania modalnego na świecie.

X-Modal III bazuje na MATLAB®, środowisku programistycznym open-source i oferuje użytkownikowi możliwość skorzystania z najnowocześniejszej technologii do testowania modalnego. X-Modal III w pełni obsługuje SentinelEX serii Smart Dynamic Signal Analyzers (DSA), a także rodzinę VTI VT143x.
