SentinelEX - Program do zarządania systemami pomiarówymi i akwizycji danych, VTI-INSTRUMENTS (USA)
Najnowsza rodzina systemów gromadzenia danych SentinelEX dostarcza jedno wspólne, skalowalne rozwiązanie typu open-platform, zapewniające pełne pokrycie powierzchni aplikacji niezależnie od rodzaju pomiaru lub przetwornika. SentinelEX pozwala naszym klientom optymalizować inwestycje kapitałowe poprzez długowieczność produktu, zapewniając jednocześnie niezrównaną integralność pomiarów i niezawodność danych.
Co zyskują klienci dzięki wykorzystaniu rozwiązań akwizycji danych VTI?
- Spokój ducha wynikający z zastosowania sprawdzonych i niezawodnych rozwiązań: Każdy produkt do gromadzenia danych SentinelEX ma wbudowane funkcje takie, jak samokontrola i autokalibracja, i jest zaprojektowany tak, aby zmaksymalizować niezawodność i zagwarantować wyniki.
- Niezrównana wydajność i dokładność danych testowych: właśnie dlatego jesteśmy pierwszym wyborem do zastosowań takich, jak test silników turboodrzutowych i turbin gazowych, wymagających dokładnych powtarzalnych wyników testów o wysokiej dokładności.
- Uproszczone testy dzięki wysoce dystrybuowalnym i skalowalnym rozwiązaniom: produkty do akwizycji danych VTI zawierają interfejsy LXI / Ethernet z synchronizacją IEEE-1588, szerokie możliwości wyzwalania, które umożliwiają uproszczoną skalowalność i dystrybucję.
- Złoty standard dla wszelkich zastosowań testów mechanicznych: Niezależnie od tego, czy chodzi o konstrukcję / odkształcenie, NVH (hałas, wibracje, chropowatość), temperaturę, czy też ogólne pozyskiwanie danych, VTI zapewnia wiodące w branży rozwiązania, które oferują najlepsze w swojej klasie możliwości pomiarowe i wydajność.
- Kompleksowe oprogramowanie pod klucz dla każdej aplikacji: dostępne są gotowe pakiety oprogramowania "pod klucz" i dostosowywanego oprogramowania, od ogólnego rejestrowania danych po najpopularniejsze w branży oprogramowanie analityczne do aplikacji Modal, Akustyka i NVH.

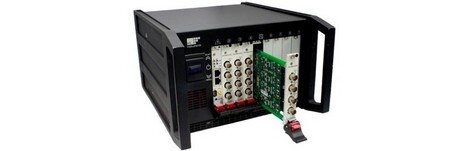

Seria EMX - pozyskiwanie danych
Seria EMX należy do rodziny SentinelEX, najnowszej generacji produktów do akwizycji danych VTI Instruments, bazując na naszej spuściźnie jako wiodący dostawca akwizycji danych i instrumentów modułowych. Seria EMX zapewnia niezrównaną wydajność sprzętową nawet najbardziej wymagającym aplikacjom DSA. Ta czwarta generacja "inteligentnych" analizatorów sygnałów dynamicznych opiera się na dumnym dziedzictwie ustanowionym w latach 80. XX wieku, dostarczając najbardziej godne zaufania rozwiązania na rynku hałasów, wibracji i twardości (NVH).
- Testy akustyczne
- Hałas, wibracje i szorstkość (NVH)
- Monitorowanie stanu maszyny
- Testowanie modalne
- Obrotowa maszyna
- Testowanie strukturalne
- Dynamika tunelu aerodynamicznego
Modele:
EMX-1434 - 204.8 kSa/s Smart PXIe Arb. Waveform Source, with 2-Ch Tach and 4-Ch DIO - POBIERZ BROSZURĘ
EMX-4380 - 625 kSa/s, 4 Ch, 24-bit Smart PXIe DSA Instrument, Charge, IEPE and Voltage - POBIERZ BROSZURĘ

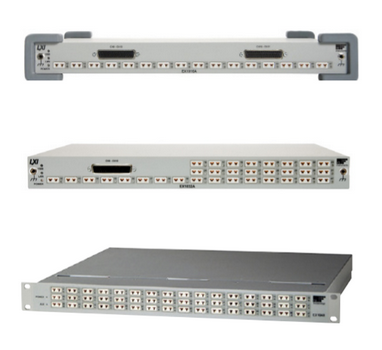

Seria EX1000 - pomiar termopary i napięcia
POBIERZ BROSZURĘ EX1000
Seria EX10xxA to zaawansowane, w pełni funkcjonalne urządzenie do pomiaru termopar i napięcia, zapewniające najwyższą dokładność pomiaru i powtarzalność dzięki w pełni zintegrowanemu warunkowaniu sygnału, zaawansowanej kompensacji zimnego złącza (CJC) i kompletnej, wbudowanej samokalibracji end-to-end.
- 48 kanałów konfiguracyjnych na skrzynkę
- Samodzielny, kompaktowy rozmiar 1U
- Zmieszaj kanał napięcia i temp.
- Obsługuje wszystkie typy termopar
- Niezależne wykrywanie otwartego przetwornika
- Programowalny LPF na kanał
- Częstotliwości próbkowania do 1000 Sa / s / s
- Typowa dokładność +/- 0.2 ° C
LXI: niezrównana skalowalność i dystrybucja
Interfejs LXI obsługuje nieograniczoną rozbudowę dla aplikacji z dużą liczbą kanałów. Rozproszone precyzyjne, zsynchronizowane pomiary są możliwe dzięki precyzyjnemu protokołowi czasowemu IEEE-1588 i przewodowej magistrali wyzwalacza LXI.
Pełne pokrycie powierzchni aplikacji w celu statycznego gromadzenia danych mechanicznych
Modułowa platforma kondycjonująca sygnału EX10SC płynnie integruje się z serią EX1000A, umożliwiając mieszanie i dopasowywanie sygnałów z szerokiej gamy typów przetworników dla każdego kanału, aby zapewnić pełne pokrycie z pojedynczej platformy.
EXLab: Ustaw i uruchom
W celu kompleksowej konfiguracji, zarządzania i przeglądania nagrań bez konieczności programowania, EX1000A może być używany z pełnofunkcyjnymi rozwiązaniami VTI dla oprogramowania "pod klucz", EXLab.
Modele:
EX1000A - 48-Channel Precision Voltage Measurement Instrument
EX1000A-TC - 48-Channel Precision Thermocouple and Voltage Measurement Instrument
EX1000A-TCDC - 48-Channel Precision Thermocouple and Voltage Measurement Instrument, DC Powered
EX1016A - 16-Channel Precision Thermocouple, 32-Channel Precision Voltage Measurement Instrument
EX1032A - 32-Channel Precision Thermocouple, 16-Channel Precision Voltage Measurement Instrument
EX1048A - 48-Channel Precision Thermocouple Measurement Instrument
EX10SC - 16-Channel Signal Conditioning Expansion Chassis
Seria EX1200 - modułowa seria przełączników
POBIERZ BROSZURĘ EX1200
Rodzina produktów EX1200 to modułowa i skalowalna seria wielofunkcyjnych przełączników / jednostek pomiarowych, które można skonfigurować w taki sposób, aby odpowiadały różnym zastosowaniom w mechanicznych systemach gromadzenia danych i elektronicznych środowiskach testowych.
Najwyższe systemy przełączania gęstości
Seria EX1200 to obecnie najbardziej rozpowszechniony podsystem przełączania i pomiaru / sterowania na rynku z możliwością przełączania do 576 kanałów napięcia lub temperatury w pojedynczym stelażu 1U typu mainframe.
Bezkompromisowa wydajność i przejrzystość sygnału
Moduły przełączające serii EX1200 oferują niemal dwukrotnie większą dostępną przestrzeń roboczą i zwiększoną pojemność kanału, aby zapewnić najwyższy stopień integralności sygnału na tej samej pionowej powierzchni co PXI.
Zachowanie spójności sygnału End-to-End
Wydajność systemu przełączników wykracza poza tylko przekaźniki i płytkę karty przełącznika - wszystko na ścieżce sygnału może powodować hałas i pogarszać sygnał. VTI optymalizuje wydajność na poziomie systemu dzięki łatwym w użyciu opcjom łączności, które minimalizują utratę sygnału.
Wykorzystaj inwestycje kapitałowe
Seria EX1200 została zaprojektowana w celu skalowania jako jedna wspólna platforma sprzętowo-programowa, od projektowania po produkcję i serwis w terenie.
Potężne opcje oprogramowania zaprojektowane z myślą o łatwości użytkowania
VTI dostarcza różnorodne narzędzia i opcje oprogramowania, które skracają czas potrzebny na rozpoczęcie korzystania z rodziny produktów EX1200. Seria jest dostarczana z wbudowanym interfejsem sieciowym, który zapewnia wirtualne monitorowanie i kontrolę wszystkich przełączników i instrumentów bez potrzeby korzystania z oprogramowania innych producentów. Otwarte standardowe sterowniki urządzeń umożliwiają programowanie we wszystkich popularnych środowiskach programowania aplikacji. Oprogramowanie do zbierania danych EXLab pod klucz oferuje uproszczoną konfigurację i rejestrację danych.
Modele:
EX1200-1538 - Multifunction I/O Card with Enhanced Electronic Counter
EX1200-2165 - Full Featured, Tightly Integrated 6.5 Digit DMM for 1U EX1200 Mainframes
EX1200-2365 - Full Featured, Tightly Integrated 6.5 Digit DMM for 3U EX1200 Mainframe
EX1200-3604 - 4 Channel, 500 kSa/s DAC/AWG
EX1200-3608 - 8 Channel, 500 kSa/s DAC/AWG
EX1200-7008 - Multichannel Glitch-free Universal RTD Simulator
EX1200-7416 - 16 Channel Comparator/Event Detector
EX1200-7500 - 64 -Channel, 2 MHz, Digital I/O
EX1200-7600 - 5W Programmable Resistor Ladder

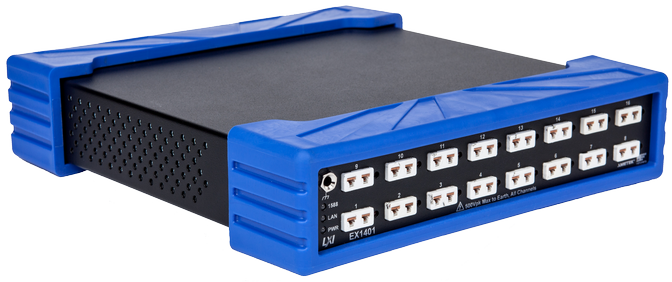

EX1401 - 16-CHANNEL ISOLATED THERMOCOUPLE AND VOLTAGE MEASUREMENT INSTRUMENT
POBIERZ BROSZURĘ EX1401
- Typowa dokładność ± 0,20 ° C
- 16-kanałowe izolowane uniwersalne termopary / wejścia napięciowe
- Power over Ethernet + (PoE +)
- Prędkość próbkowania 20K próbek / sekundę / kanał
- 24-bitowy ADC na kanał
- Izolacja kanał-ziemia 500 V
- Izolacja kanału kanałowego 1000 V
- Tryb pobierania rejestratora danych
- Wbudowane równoległe przesyłanie danych
- W pełni funkcjonalny wbudowany interfejs sieciowy
- Interfejs LXI Ethernet
- 8-bitowe, izolowane cyfrowe wejścia / wyjścia banku
- Kompaktowy pół-stojak o wielkości 1U
EX1401 zapewnia dokładność ± 0.20 ° C, izolację kanału kanałowego 1000 V, wbudowane funkcje autotestu i niezależne 24-bitowe ADC na kanał. Jego zdolność do pozyskiwania danych w próbkach 20K / sekundę / kanał pozwala na wykorzystanie go w aplikacjach o przejściowej wysokiej temperaturze. Zastosuj go w wielu aplikacjach, w tym testowaniu pojazdów i akumulatorów, testowaniu silników odrzutowych, bardzo przyspieszonym testem żywotności / wysoce przyspieszonym testowaniu stresu (HALT / HASS) i monitorowaniu stanu zdrowia. Może być stosowany w każdym środowisku testowym, które wymaga dokładnego pomiaru temperatury i powtarzalności. Równoległe przechowywanie danych i autonomiczne autonomiczne tryby pracy dodatkowo zwiększają użyteczność tego wszechstronnego instrumentu.
